箱式稳压补偿无负压一体泵站

发布时间:2014-03-17 00:00:00        来源:原创文章        浏览次数:2119


                  箱式稳压补偿无负压供水设备的应用是必然之路

传统罐式无负压供水设备虽然在有限的建筑生活加压供水范围内满足了用户的用水需求,且对市政管网未造成负压的损害,但罐式无负压存在难以避免的缺点:

1.稳流罐容水量小,市政管网在用水高峰期时由于压力与流量量的减小,满足不了水泵吸水量,设备会停止运行,而此时正是用户用水的高峰时段。

2.当市政管网停水时,无其他储存水来补充设备在一定时段内的持续供水,设备会停止运行,一些重要场所单位不可能采用此罐式无负压设备。

3.罐式无负压供水设备虽然在短期内或小范围使用不会对管网产生负压,但如果大量使用该设备,就必然会产生“抢水”现象,该地区市政管网压力会下降,影响到其他低层老旧社区的正常供水,同时对市政管网存在供水负荷过大的危险。

4.受国家行业标准限制,使用罐式无负压供水设备的建筑主体单位在报批安装前必须满足以下相关条件:

1)建筑单位外接市政管网口径不能低于DN300mm

2)设备供水连接管口径不能低于DN150mm

3)所在地区市政管网压力不低于0.22MPa

4)单套设备的额定供水量不得大于32m3/h

5)采用该供水设备的小区总建筑面积不得大于20万m2;

6)设备运行水泵吸水时对市政管网的压力值下降不得超过0.02 MPa

5.如需解决罐式无负压的以上不足,只有将无负压稳流罐增大到满足供水流量的最大值,而稳压罐的增大,其设备造价将成倍增加,设备安装极为不便,占地面也成倍增加。

罐式无负压供水设备存在的以上缺点,必然会有新的技术应运而生。无负压供水设备在新的国家行业标准中,给出两个核心要求,既要保护市政管网压力,又要满足用户持续安全用水的需求,城镇建设行业标准《稳压补偿式无负压供水设备》中明确定义:设备可直接与供水管网连接,不产生负压,且能够补偿流量和稳定压力。

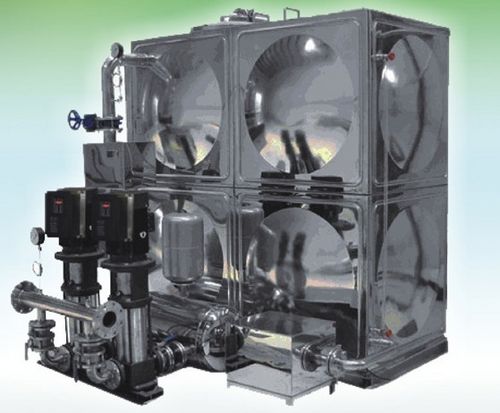

我公司研发出的最新箱式稳压补偿无负压一体泵站填补了市场空白,解决了供水难题。设备在用水低峰期时,市政管网压力、流量满足用户供水需求,由市政管网直接向水泵吸水端给水,运行方式与罐式无负压运行同理;当用水高峰期市政管网压力流量下降到设备保护值以下或市政管网停水时,将水箱中的储存水通过补偿装置自动补充到供水管中,使市政管网压力及流量始终保持在保护值以上,水泵机组不会停止供水,满足用户持续供水的要求。

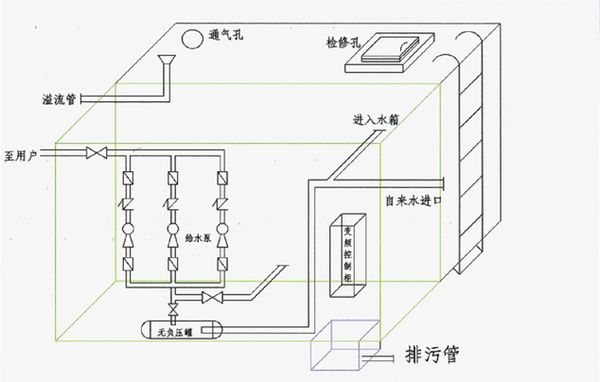

设备组成:调节储水水箱、稳流罐、压力流量补偿装置、防负压装置、隔膜气压罐、水泵机组、变频控制柜、阀门及管道总成。

设备特点:

1.设备选用不受政策及行业部门控制,任何生活供水加压场所都适合安装;

2.设备节能环保,整套设备过流部分采用SUS304食品级不锈钢材料制造,且无二次污染。

3.设备运行可靠,满足用户持续供水的要求,且实现自动运行,无人值守。

4.设备装方便,无大体积设备的吊装、搬运等难题;

5.整套设备可总装于水箱中形成一体式泵站,也可分体安装,不需另建泵房重复投资。

6.设备处于相对密闭的环境,运行无噪音扰民;

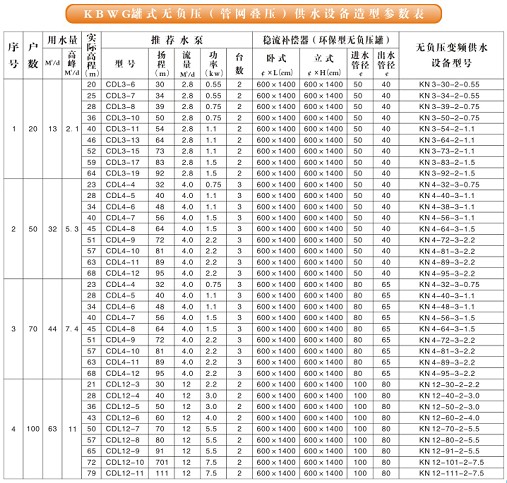

设备选型:

1.水泵机组变频控制柜选型参照变频供水设备及罐式无负压供水设备选型(如流量、功率、扬程等)。

2.稳流罐的选型参照罐式无负压供水设备选型(稳流罐容积大小满足水泵高峰流量时1分钟的水泵吸水量)。

3.调节储水水箱的选型,满足用水高峰流量1小时的水泵吸水量。
