锅炉蒸汽热水设备系统

锅炉蒸汽热水设备系统即利用锅炉产生的高温蒸汽与冷水进行循环热交换而产生大量的适合温度的热水,再通过供水加压设备输送给用户的热水工程系统。

该系统主要优点是热水产生量大、热水产生时间短、不受气候等条件限制,而且水温可上升到沸点(热泵、太阳能热水工程热水产生的温度受气候条件影响较大,产生的热水时间相对长)。许多工厂、医院、学校往往利用了锅炉余量蒸汽为单位提供大量生活热水。

锅炉蒸汽热水设备系统分为承压式大循环系统和常压式小循环系统。承压式大循环系统指冷水水箱中储存的大量冷水通过变频水泵机组向整个闭式循环的管网中供应冷水,冷水与锅蒸汽在热交换器中换热产生热水,热水在承压罐中储存并同时在用户管网中循环过流,用户管网末端回水回流到热交换器前端。整个管网中的水温随着水循环的增长,水温会不断提高需要的设置水温,该设备最大的特点是24小时提供生活热水,即开即有热水,水龙头无大量冷水预流。

常压式小循环系统是指将冷水储存在大容量保温水箱中,锅炉蒸汽通过水箱中的汽水混合器给冷水加热,水箱中的水温上升到设定温度,锅炉停止供汽,水箱中的热水通过变频水泵机组向用户供应热水,用户管网末端回水回流到保温水箱中,该系统供应生活热水方式通常是采用定时供应,每次开始使用时水龙头会有冷水预流。

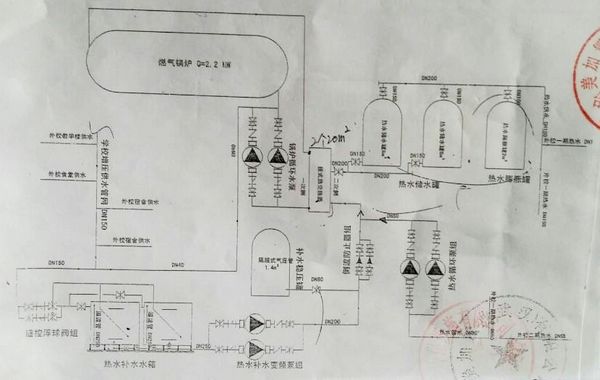

         锅炉蒸汽热水承压式大循环系统设计图

   工程名称:美加外校热水系统

    热水供应量:100m3/天

    使用人数:   3000人
